料片規格：
•  尺寸： 180mm x 180mm( 可依客戶指定 )
•  生胚厚度： 20um ~200um
•  PET 膜厚度： 38um ~ 75um

對位規格：
•  尺寸 150mm x 150mm( 可依客戶指定 )
•  厚度 Max 5 mm or (50 layer)

CCD 影像：
•500 萬畫像素 CCD 、 可視範圍 5.6*4.8mm 、 對位精度 5um

剝離方式：
•真空吸附先剝離後壓合方式

對位驅動模式：
• 2X2Y 控制

裁 刀：
• 鎢鋼材質 、 滑台式氣缸驅動 、 精密調壓閥壓力控制

堆疊規格：
•  精度 ± 25 um
•  壓力 1,000kgf ~ 10,000kgf

料盒規格：
•  數量 3排*8個= 24個(Max)
•  高度 35mm
•  裝載量 100~200張

上下料方式：
•  自動移載上下料

控制系統：
•  德國 Twin CAT_PLC
•  Ether CAT 通訊連線 伺服馬達控制
•  遠端設備狀況監視



適用行業別： 適合 LTCC 、電感及 HTCC 等產品

設備功能：

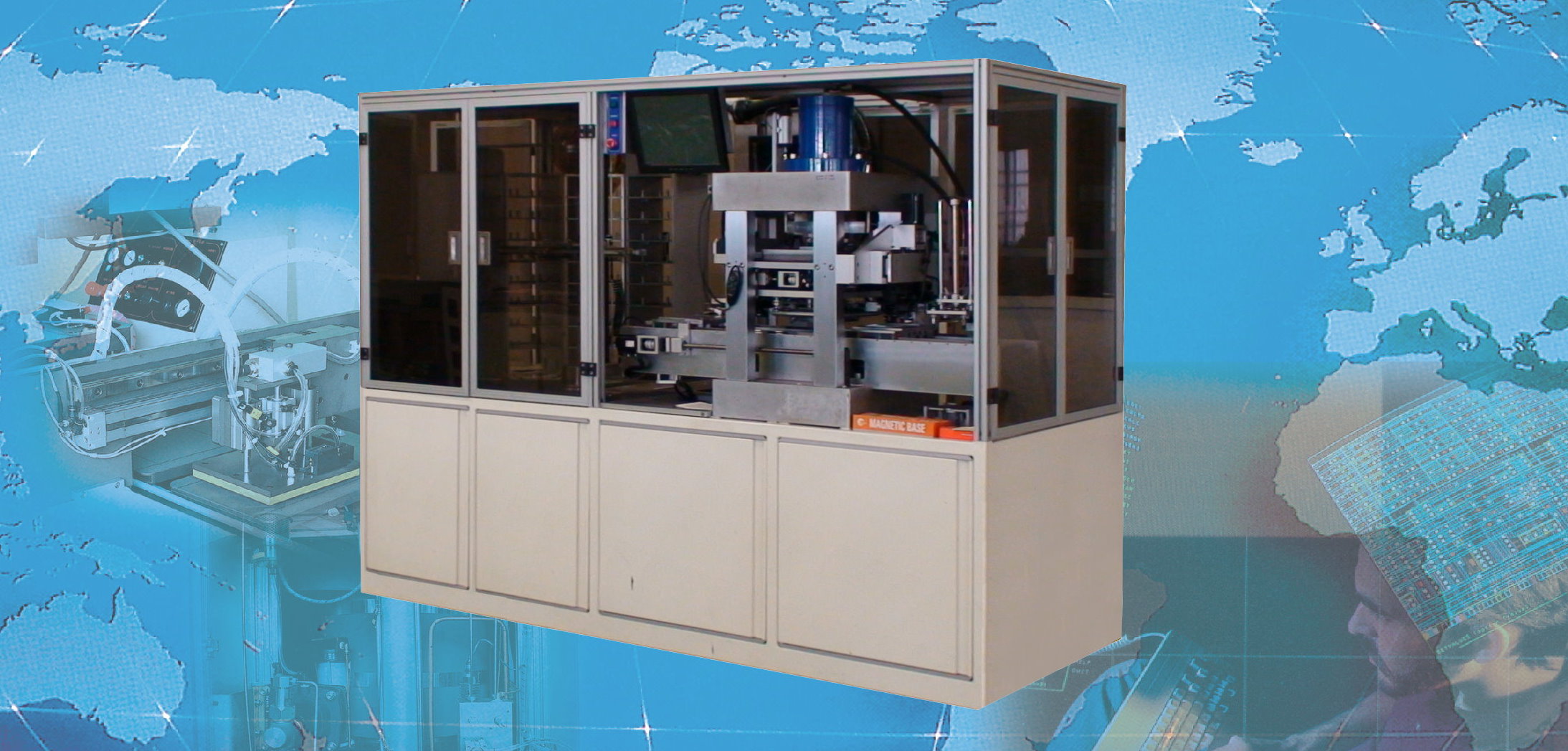

把有印刷圖形的料片從指定料盒取出置於 Peeling 板上進行影像自動對位、剝離、堆疊成型 。

外關：約 1900mm(L) x 約 1030mm(W) x 約 1845mm(H)

底座： 槽型鋼+鋼板

機台重量： 約3000KG

使用電力:AC 380V 3相 60 Hz 72 Kw

使用氣壓:6Kg/Cm2
